时间和温度的热处理效果
栏目：热处理资讯；
作者：未知；
点击次数：0；
发布时间：2014-08-26
关键词：热处理, 热处理时间, 热处理温度, 温度曲线, 时间曲线, 热处理工艺, 去应力, 回火, 老化, 奥氏体, 加热, 冷却, 珠光体, 马氏体, 结晶,
Tag标签：结晶,珠光体,冷却,热处理时间,温度曲线,加热,时间曲线,回火,老化,热处理,热处理工艺,热处理温度,去应力,奥氏体,马氏体,
时间和温度的热处理效果

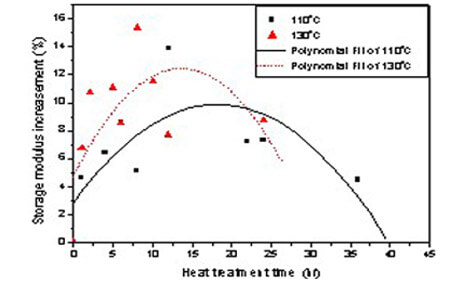

适当的热处理，需要精确地控制在一定的温度下保持温度，时间和冷却速度。
除消除应力，回火，和老化的，最热处理开始加热的合金以外的上变换（A3）的温度。该合金通常将在此温度下加热以完全渗入合金保持足够长的时间，从而使它成为一个完整的固溶体。因为较小的颗粒尺寸通常为提高机械性能，如韧性，抗剪切强度和拉伸强度，这些金属通常被加热到一个温度正好是上面的上限临界温度，以防止溶液中的晶粒变得太大。例如，当钢是在上述的上临界温度时，奥氏体形式小颗粒加热。这些变大的温度上升。当非常快速冷却时，马氏体相变过程中，奥氏体晶粒大小直接影响马氏体的晶粒尺寸。较大的颗粒具有较大的晶界，从而起到在结构薄弱点。粒径通常控制，以减少破损的可能性。
扩散转型是很随时间变化的。冷却的金属通常会抑制析出到低得多的温度。奥氏体，例如，通常只存在上述上限临界温度。然而，如果奥氏体冷却速度不够快，变换可以被抑制为几百度低于下临界温度。这样的奥氏体是极不稳定的，如果给予足够的时间，会沉淀成铁素体和渗碳体的各种微观结构。冷却速率可以用来控制晶粒生长的速度，或者甚至可以用来产生部分马氏体组织。然而，马氏体相变是与时间无关的。如果合金冷却到马氏体转变温度之前，其它微能完全形成，转型通常会发生在略低于音速。
当奥氏体冷却足够慢，一个马氏体相变不发生，则奥氏体晶粒尺寸将不会对成核速率的效果，但它通常是温度和冷却，控制晶粒尺寸和微观结构的速率。当奥氏体冷却速度极慢，它会形成弥漫着渗碳体球状夹杂大量的铁素体晶体。此微结构被称为“sphereoidite”。如果冷却快一点，再粗珠光体就会形成。甚至更快，细珠光体将形成。如果冷却速度更快，贝氏体会形成。同样，这些微观结构也将形成，如果冷却到一个特定的温度，然后在一定时间内保持在那里。
最有色金属合金也被加热，以形成溶液。大多数情况下，这些冷却速度非常快，产生马氏体转变，把溶液倒入饱和的状态。该合金，在一个更柔和的状态之中，然后是冷加工。此冷加工提高了合金的强度和硬度，以及引起塑性变形的缺陷往往会加速沉淀，增加了硬度超出了正常的合金。即使不冷加工，在这些合金中溶质通常会沉淀，虽然过程可能需要更长的时间。有时这些金属然后加热到一定温度，即低于下临界（A1）的温度，从而防止再结晶，以加速了沉淀。
上一篇：没有了,下一篇：工业炉砌筑工程
相关内容：
