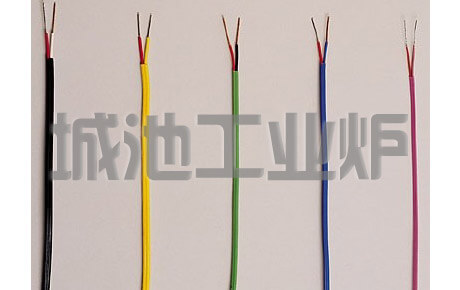

热电偶补偿导线选型表
|
品 种 特 性 |
补偿型 | 延伸型 | WC3/25 | WC5/26 | |||||||
| SC | KC、NC | KX、NX | EX | JX | TX | ||||||
| 配用热电偶 | S、R | K、N | K、N | E | J | T | WRe3/WRe25 | WRe5/WRe26 | |||
| 材质和颜色 | 正极 | 材质 | 铜 | 铜 | 镍铬 | 镍铬 | 铁 | 铜 | 铜 | 钴铁 | |
| 颜色 | 红 | 红 | 红 | 红 | 红 | 红 | 红 | 红 | |||
| 负极 | 材质 | 铜镍 | 铜镍 | 镍硅 | 铜镍 | 铜镍 | 铜镍 | 铜镍 | 钴镍 | ||
| 颜色 | 绿 | 蓝 | 黑 | 棕 | 紫 | 白 | 黄 | 橙 | |||
| 允差mV |
A级 (精密级) |
100℃ |
±0.023 (3℃) |
±0.063 (1.5℃) |
±0.063 (1.5℃) |
±0.102 (1.5℃) |
±0.081 (1.5℃) |
±0.023 (1.5℃) |
|||
| 200℃ |
±0.060 (1.5℃) |
±0.111 (1.5℃) |
±0.083 (1.5℃) |
±0.027 (0.5℃) |
|||||||
|
B级 (普通级) |
100℃ |
±0.037 (5℃) |
±0.105 (2.5℃) |
±0.105 (2.5℃) |
±0.170 (2.5℃) |
±0.135 (2.5℃) |
±0.047 (1.0℃) |
±0.048 (3.0℃) |
±0.051 (3.0℃) |
||
| 200℃ |
±0.057 (5℃) |
±0.100 (2.5℃) |
±0.183 (2.5℃) |
±0.138 (2.5℃) |
±0.053 (1.0℃) |
±0.080 (5.0℃) |
±0.085 (5.0℃) |
||||
| 往复电阻 |
20℃时长度为1m， 截面积为1mm2 |
＜0.1Ω | ＜0.8Ω | ＜1.5Ω | ＜1.5Ω | ＜0.8Ω | ＜0.8Ω | ||||
| 线芯标称截面积mm2 | 0.50，1.0，1.5，2.5 | ||||||||||
|
线芯股数 (多股用R表示) |
1，7，19 | ||||||||||
|
绝缘层、护 层材料和使 用温度 |
G (一般用) | V.V，-20～70℃和-20～100℃； | |||||||||
| H (耐热用) |
B.B，-40～180℃和-25～200℃ F.B，-40～180℃和-25～200℃ |
||||||||||
