淬火油槽搅拌系统的安装
淬火油槽,淬火炉搅拌系统的搅拌螺旋桨必须正确安装在淬火槽中方能有良好的效果。螺旋桨安放在淬火槽底部靠近工件淬火区。淬火介质在螺旋桨作用下按螺旋形流动，液流撞击工件或撞击对面槽壁后回流到螺旋桨的根部，液流的循环流动在工件淬火区形成强烈紊流。图1所示为螺旋桨安装在密封箱式炉淬火槽底部的示意图。
图2为螺旋桨直接从淬火槽顶部插人安装示意图，将槽底做成园弧形，起导向液流的作用。这种结构在螺旋桨开动时，会将槽底的污物翻起。

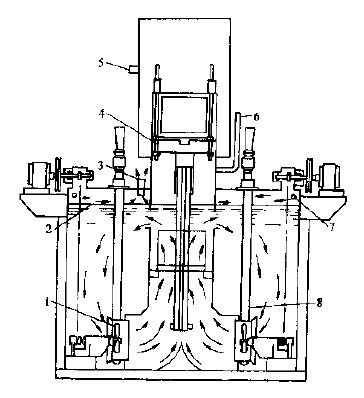

图1 螺旋桨安装在密封箱式炉的淬火槽底部的示意图
1—提升装置 2—淬火油液面 3一氮气出口 4—搅拌器 5—往后室通气的气孔 6—排气道 7—氮气入口 8—加热器
图2 螺旋桨从顶部插入的淬火槽安装示意图
图3为淬火油槽,淬火炉搅拌设导向通道的淬火槽，螺旋桨安装在导向管中。可形成最强烈的液流。
侧面安装螺旋桨的
淬火油槽，需设置液流导向板，螺旋桨与导向板的安装位置很重要，其尺寸关系如图4所示。

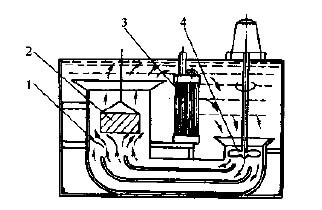

图3 设导向通道的淬火槽
1—导向通道 2—工件 3—冷却器 4—螺旋桨

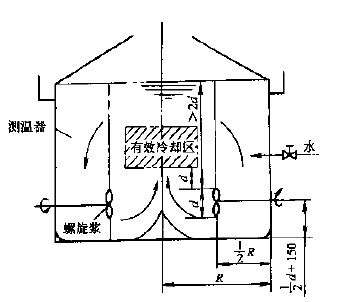

图4 螺旋桨与导向板的安装位置
