氢碎
1、氢碎原理：利用稀土金属间化合物的吸氢特性，将钕铁硼合金置于氢气环境下，氢气沿富钕相薄层进入合金，使之膨胀爆裂而破碎，沿富钕相层处开裂，从而使薄片变为粗粉。

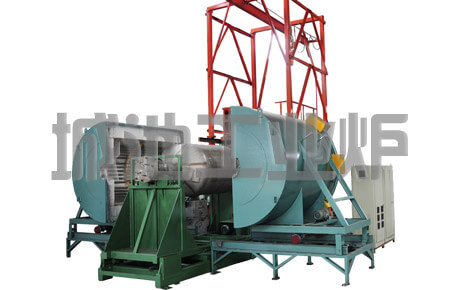

2、氢碎所用仪器、工具、辅助材料等：城池XZHD-250型
旋转式钕铁硼氢破碎反应炉、日产PHGgr50/50/200S
氢碎炉、装料装置、装卸料车、氩气、氢气、氮气、风扇。
3、氢碎操作规程
(1)准备：观察氮气压力、水源压力符合氢碎工艺卡要求。在氢碎炉控制仪上设定工艺参数，并复核。根据《设备检点表》对设备进行检点。
(2)装炉：打开炉门，用吸尘器清理炉膛，取下料筒固定销，用装料车将氢碎料筒放入炉膛内，将装料车高度放低拉出。用棉布擦拭炉门、胶圈，关闭炉门。将已填写的《产品标识卡》放置在炉门上。
(3)氢碎：①检漏：按下“自动运行”，氮气导入炉体，设备开始进行正压检漏，检漏后炉体排气至大气压，进行抽真空负压检漏。当符合工艺卡要求后，设备报警提示，此时按下Ｈ2阀开，氢碎进入自动运行阶段，导入氢气。
②导氢：当炉内压力达到工艺卡中吸氢最大值时关闭，料吸氢后炉内压力下降，系统自动导入氢气至最大值，反复这一过程，经过系统确认，料筒旋转启动，压力保持在最大值不变，标明料不再吸氢，确认8分钟，导氢完成。
③置换:系统自动打开排气阀，排气至大气压时关闭，三个氩气导入阀先后打开。压力达到置换压力时，其中一个氩气导入阀关闭，其他两个为常开，排气阀自动打开排气，如此反复到设定时间。排气阀打开，排气至大气压，置换完成。
④脱氢：抽气系统自动启动，先抽气至40mba以下时，系统自动通电升温，边升温边抽真空，一般升温40分钟。温度达到工艺卡设定温度时，保温1-3小时。真空度达到工艺卡要求时，脱氢完成。若达不到要求会继续抽气，直至达到要求，脱氢完成，抽气系统自动关闭。
⑤冷却：抽气系统关闭后，此时三个氩气阀自动打开充入氩气于置换压力值，风机自动风冷，炉内压力不足时，自动补充，风冷3-5小时左右，达到35-40度时系统开始记录冷却停止时间，一般为20分钟左右。到达冷却设定时间后，氩气导入阀自动关闭，风机自动关闭，排气阀打开排气，排气至大气压时可出炉。
⑥出炉:氢碎完成后，“EDN”指示灯亮，设备发出报警提示声音，此时可出炉。打开炉门，用装料车将料筒取出放置在冷却区料筒架上，及时给料筒通入氮气，打开冷却风扇。
⑦料筒在冷却区达到冷却温度后，将料筒转运到出料区，将料筒的盖子换为漏斗状盖子，将产品倒入已清洗的钢瓶中。
4、氢碎粗粉搅拌
粗粉搅拌是通过搅拌罐的旋转使氢碎（中碎）后的粗粉混合均匀。
氢碎工艺流程:
(1)搅拌罐定压：打开搅拌罐截止阀，打开搅拌罐排气罐，观察压力表，直至符合工艺卡要求。间断打开关闭排气罐，观察压力表，达到指定压力后关闭排气阀，压力不足时补气，达到压力后关闭截止阀。
(2)加剂：按工艺卡要求用量筒取加剂量，然后倒入加剂装置，连接喷嘴管与搅拌罐充气阀，打开充气阀，打开截止阀，设置搅拌时间，启动搅拌机，使搅拌罐前后摆动，打开喷剂装置进行喷剂。
(3)搅拌：加剂结束后，关闭截止阀，关闭充气阀，关闭加剂设备，取开加剂连接设备，再开启搅拌罐旋转，搅拌结束后自动停止。
5、氢碎注意事项
(1)设备异常状态下需要打开炉门时，必须先用氩气置换，然后抽真空
(2)在氢碎过程中应注意检查氢气管路系统是否发生泄漏，当发生泄漏时，及时关闭管路并检修，此过程中杜绝明火。
(3)装卸料筒时，动作应轻缓，防止料筒滑出
氢碎炉详细介绍请参见：www.chenchr.com/industrialfurnaces/Atmosphere_Furnace/hydrogen_cracking_furnace.html
