球化退火的适用范围
栏目：热处理知识；
作者：未知；
点击次数：0；
发布时间：2014-08-26
关键词：球化退火, 球化, 退火, 淬火, 渗碳体, 奥氏化, 正火, 珠光体, 加热, 热处理, 退火炉,
Tag标签：淬火,退火炉,球化退火,球化,正火,退火,珠光体,渗碳体,加热,奥氏化,热处理,
球化退火的适用范围

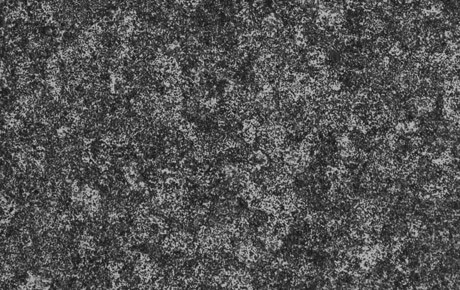

球化退火主要适用于共析钢和过共析钢，如碳素工具钢、合金工具钢、轴承钢等。这些钢经轧制、锻造后空冷，所得组织是片层状珠光体与网状渗碳体，这种组织硬而脆，不仅难以切削加工，且在以后淬火过程中也容易变形和开裂。而经球化退火得到的是球状珠光体组织，其中的渗碳体呈球状颗粒，弥散分布在铁素体基体上，和片状珠光体相比，不但硬度低，便于切削加工，而且在淬火加热时，奥氏体晶粒不易长大，冷却时工件变形和开裂倾向小。另外对于一些需要改善冷塑性变形（如冲压、冷镦等）的亚共析钢有时也可采用球化退火。
球化退火加热温度为Ac1+(20～40)℃或Acm-(20～30)℃，保温后等温冷却或直接缓慢冷却。在球化退火时奥氏化是“不完全”的，只是片状珠光体转变成奥氏体，及少量过剩碳化物溶解。因此，它不可能消除网状碳化物，如过共析钢有网状碳化物存在，则在球化退火前须先进行正火，将其消除，才能保证球化退火正常进行。
上一篇：台车炉使用注意事项,下一篇：热处理常见问题及危害
相关内容：
