DM型有马弗罐网带式炉
栏目:热处理知识;
作者:热处理工业炉;
点击次数:0;
发布时间:2014-09-26
关键词:网带炉, 马弗罐, DM网带炉, 网带式炉, 火帘, 托板驱动, 淬火炉, 回火炉, 热处理, 工业炉, 密封槽, 密封罐,
Tag标签:网带炉,DM网带炉,淬火炉,密封罐,密封槽,网带式炉,马弗罐,工业炉,火帘,回火炉,热处理,托板驱动,
![DM型有马弗罐网带式炉 DM型有马弗罐网带式炉](/uploads/140926/1-140926210023912.jpg)
DM型有马弗罐网带式炉
图为有罐的网带式炉结构图相关产品包含:网带淬火炉、网带回火炉等。
这种网带炉的网带传动是借炉底托板驱动网带。网带平整地置于托板上,托板又由炉罐弧形槽内的高温瓷球支托,并与炉前的一组滚轮、压轮、驱动机构组成一个前进后退的系统。托板由产生往复运动的偏心轮驱动,托板前进时。与网带摩擦而带动网带前进,托板回缩时,网带停止不动,造成网带作步进式的前进。这种传动方式网带较少承受机械张力,因此不易伸长和变形。网带设有压紧装置,以防网带打滑,使运行速度均匀,网带位移到落料口处,由返回通道,经液态密封槽密封返回炉前,循环运动。
工件放置在网带上,相对静止,平稳地通过炉膛加热,加热时间由无级调速网带运行来控制。加热好的工件随网带通过马弗罐从落料口自动掉人油槽内。
炉口是靠从炉膛喷出保护气燃烧产物和火帘密封。

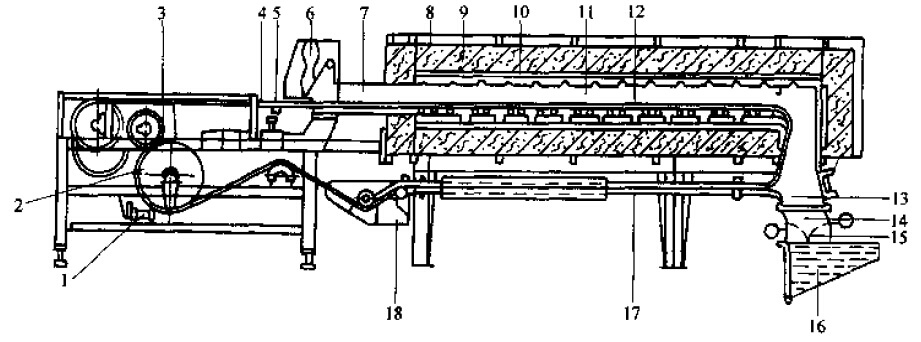

有罐网带式炉结构示意图
图:有罐网带式炉结构示意图
1—驱动鼓轮机构 2—驱动鼓轮 3—装料台 4—网带 5—炉底板驱动机构 6—火幕 7—密封罐
8—外壳 9—炉衬 10—炉膛 11—热电偶 12一活动底板 13—气体进口
14—滑道 15—淬火剂幕 16—淬火槽 17—网带退回通道 18—水封
