淬火冷却设备分类
淬火冷却设备按照冷却工艺分类为：浸液式淬火设备、喷射式淬火设备、淬火机和淬火压床、特殊淬火冷却装置。淬火冷却设备安装按淬火冷却介质分类为：水淬火介质冷却设备、盐水溶液淬火槽、苛性钠溶液淬火槽、聚合物溶液淬火槽、油淬火介质冷却设备、浴态淬火槽、气体淬火冷却装置、双介质或多介质淬火冷却装置。
1、按冷却工艺方法分类

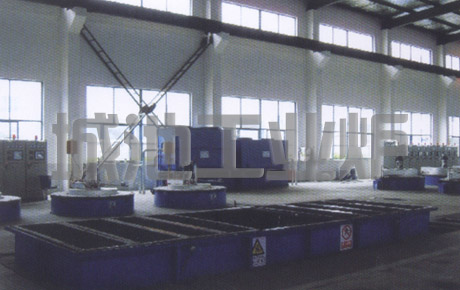

①浸液式淬火设备。应用浸液式淬火设备淬火时，工件直接浸入淬火介质中。该设备的主体是盛淬火介质的槽子，根据需要可设有介质供排管路、介质加热装置、介质搅拌和运动装置、淬火传送机械及介质冷却循环装置等。
②喷射式淬火设备。该设备又分为喷液式和喷雾式。喷液式是对工件喷射液态介质而冷却，其冷却强度可通过喷射压力、流量和距离来控制。喷雾式是对工件喷吹空气或气液混合物而冷却，其冷却能力可通过控制压力、流量、气流中水的添加量和距离来控制。
③淬火机和淬火压床。淬火机和淬火压床是依据工件的形状而设计的淬火机械装置。工件在机械压力或限位下实现淬火，使用此装置的主要目的是减少工件淬火变形。
④特殊淬火冷却装置。
2、按淬火冷却介质分类
①水淬火介质冷却设备。此类设备主要指盛水淬火介质的槽子，水的热容很大，冷却能力很强。工件在水中淬火时，易在工件表面上形成蒸气膜，阻碍冷却。为此，淬火水槽应设搅拌器或其他使介质运动的装置，以破坏蒸气膜和使介质温度均匀化。水温控制在15-25℃，可获得一致的淬火效果。
②盐水溶液淬火槽。盐水溶液淬火槽的结构与淬火水槽基本相似。工件在盐水中淬火时，蒸气膜不易形成，所以盐水槽通常不设搅拌器。淬火盐水许可的温度范围也较宽。盐水冷却循环系统一般不使用冷却器，所用的泵和管路应考虑盐的腐蚀性。
③苛性钠溶液淬火槽。此槽的结构与盐水溶液槽相似。
④聚合物溶液淬火槽。此槽的结构与淬火水槽相似。工件在此介质中淬火时，易粘附一层薄的聚合物，影响冷却能力，因此，此槽应设置搅拌器。
⑤油淬火介质冷却设备/
淬火油槽。此设备主要指盛油淬火介质的槽子。油的黏度较大，并影响冷却能力和温度均匀度，因此油槽应控制油温和加强搅拌。油温一般为40~95℃。油槽应该设有油冷却循环系统和加热装置，也还应防止水混入并设置排水口。
⑥浴态淬火槽。浴态淬火槽是指盐浴或铅浴淬火槽。
⑦气体淬火冷却装置。
⑧双介质或多介质淬火冷却装置。
